Trong hệ thống HVAC hiện đại, van cân bằng động và PICV đều được sử dụng để kiểm soát lưu lượng và hỗ trợ cân bằng thủy lực. Tuy nhiên, hai loại van này không hoàn toàn giống nhau về chức năng, cấu tạo cũng như phạm vi ứng dụng.

Van cân bằng động chủ yếu tập trung vào việc duy trì lưu lượng ổn định khi chênh áp thay đổi. Trong khi đó, PICV thường kết hợp nhiều chức năng trong cùng một thiết bị, bao gồm cân bằng lưu lượng, điều khiển và ổn định chênh áp.

Vậy van cân bằng động và PICV nên dùng loại nào cho hệ HVAC, AHU hay FCU? Cần dựa vào yêu cầu điều khiển, sơ đồ hệ thống và mức độ tự động hóa để lựa chọn phù hợp.

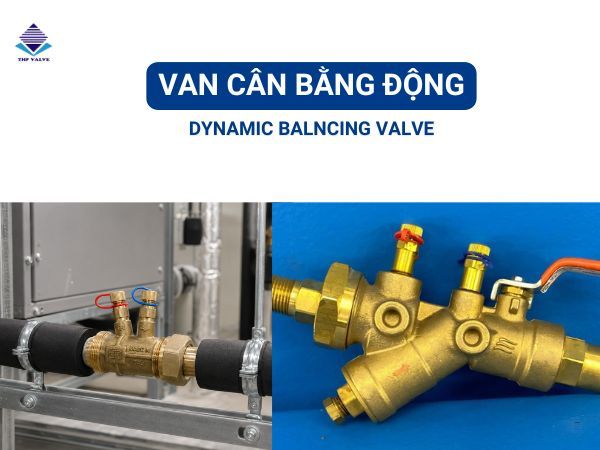

Van cân bằng động là gì?

Van cân bằng động là loại van có khả năng tự động điều tiết tiết diện dòng chảy để duy trì lưu lượng gần với giá trị thiết kế khi chênh áp qua van thay đổi trong phạm vi cho phép.

Thiết bị thường được sử dụng tại:

• Nhánh AHU.
• Nhánh FCU.
• Đường ống Chiller.
• Các khu vực cần giới hạn lưu lượng.
• Hệ thống có tải thay đổi.

Tùy từng model, van có thể được cài đặt lưu lượng trực tiếp hoặc sử dụng cartridge với dải lưu lượng cố định.

Chức năng chính của van là cân bằng và duy trì lưu lượng, chứ không nhất thiết đảm nhiệm chức năng điều khiển đóng mở theo tín hiệu BMS.

PICV là gì?

PICV là viết tắt của Pressure Independent Control Valve, thường được hiểu là van điều khiển độc lập áp suất.

PICV thường tích hợp ba chức năng chính trong cùng một thiết bị:

• Điều chỉnh lưu lượng tối đa.
• Duy trì đặc tính điều khiển ổn định khi chênh áp thay đổi.
• Đóng mở hoặc điều tiết lưu lượng thông qua bộ truyền động.

Nhờ đó, PICV vừa đóng vai trò cân bằng thủy lực, vừa thực hiện chức năng của van điều khiển.

Trong hệ HVAC, PICV thường được lắp tại coil của AHU hoặc FCU và kết nối với actuator để điều khiển theo tín hiệu từ thermostat, bộ điều khiển hoặc hệ thống BMS.

Điểm khác biệt lớn nhất giữa van cân bằng động và PICV

Khác biệt quan trọng nhất nằm ở chức năng điều khiển.

Van cân bằng động chủ yếu đảm nhiệm:

Cân bằng + duy trì lưu lượng.

Trong khi PICV thường đảm nhiệm:

Cân bằng + giới hạn lưu lượng + điều khiển lưu lượng.

Do đó, nếu hệ thống chỉ cần đảm bảo mỗi nhánh nhận đúng lưu lượng thiết kế, van cân bằng động có thể đáp ứng tốt.

Nếu cần đồng thời kiểm soát lưu lượng và đóng/mở hoặc điều tiết theo tải, PICV thường là giải pháp tích hợp hơn.

So sánh van cân bằng động và PICV

Bảng trên mang tính tổng quát. Tính năng thực tế còn phụ thuộc vào từng hãng và từng dòng sản phẩm.

Khác nhau về cấu hình hệ thống

Để thấy rõ hơn, có thể xét một nhánh FCU.

Sử dụng van cân bằng động

Một cụm van có thể gồm:

Van chặn + lọc Y + van điều khiển 2 ngả + van cân bằng động + FCU.

Trong trường hợp này:

• Van điều khiển chịu trách nhiệm đóng/mở theo tải.
• Van cân bằng động chịu trách nhiệm giới hạn và duy trì lưu lượng.

Hai chức năng được thực hiện bởi hai thiết bị riêng.

Xem thêm: Cách điều chỉnh lưu lượng van cân bằng động

Sử dụng PICV

Cấu hình có thể đơn giản hơn:

Van chặn + lọc Y + PICV + actuator + FCU.

PICV vừa giới hạn lưu lượng, vừa thực hiện chức năng điều khiển.

Điều này có thể giúp giảm số lượng thiết bị trên cụm đường ống và đơn giản hóa một phần quá trình lắp đặt.

Khác nhau về khả năng điều khiển tải

Trong hệ HVAC, nhu cầu làm lạnh của từng khu vực thay đổi liên tục.

Ví dụ, khi nhiệt độ phòng gần đạt giá trị cài đặt, hệ thống có thể cần giảm lượng nước qua FCU.

Nếu sử dụng van cân bằng động độc lập, van này không nhất thiết có khả năng nhận tín hiệu điều khiển để thay đổi lưu lượng theo tải. Khi đó cần thêm một van điều khiển riêng.

Với PICV, actuator có thể thay đổi độ mở của van theo tín hiệu điều khiển.

Nhờ đó, PICV có thể đồng thời:

• Giới hạn lưu lượng tối đa.
• Điều chỉnh lưu lượng theo tải.
• Giảm ảnh hưởng của biến động chênh áp.

Đây là một trong những lý do PICV được sử dụng nhiều trong các hệ HVAC có mức độ tự động hóa cao.

Khác nhau về commissioning

Với van cân bằng động, quá trình commissioning thường gồm:

• Xác định lưu lượng thiết kế.
• Cài đặt lưu lượng.
• Kiểm tra chênh áp.
• Đo lưu lượng thực tế.
• Kiểm tra van điều khiển riêng nếu có.

Với PICV, kỹ thuật viên cũng cần cài đặt lưu lượng tối đa và kiểm tra chênh áp.

Tuy nhiên, do chức năng cân bằng và điều khiển được tích hợp trong cùng một van, số lượng thiết bị cần cân chỉnh có thể giảm.

Điều này đặc biệt có lợi ở các dự án có hàng trăm hoặc hàng nghìn FCU.

Ưu điểm của van cân bằng động

Van cân bằng động có một số lợi thế đáng chú ý:

• Cấu tạo thường đơn giản hơn PICV.
• Dễ sử dụng khi chỉ cần cân bằng lưu lượng.
• Có thể kết hợp với nhiều loại van điều khiển khác nhau.
• Chi phí đầu tư ban đầu thường thấp hơn.
• Phù hợp với hệ thống đã có van điều khiển riêng.
• Dễ áp dụng khi cải tạo hệ thống hiện hữu.

Đối với những dự án không cần tích hợp điều khiển vào cùng một van, đây có thể là giải pháp hợp lý.

Hạn chế của van cân bằng động

Nếu hệ thống cần điều khiển lưu lượng theo tải, van cân bằng động thường phải kết hợp thêm van điều khiển.

Điều này có thể làm:

• Tăng số lượng thiết bị.
• Tăng số mối nối.
• Tăng không gian lắp đặt.
• Tăng khối lượng bảo trì.
• Tăng tổng tổn thất áp suất trên cụm van.

Do đó, cần đánh giá tổng thể thay vì chỉ so sánh giá của từng van riêng lẻ.

Ưu điểm của PICV

PICV có lợi thế lớn về khả năng tích hợp.

Một thiết bị có thể thực hiện nhiều chức năng, giúp:

• Giới hạn lưu lượng tối đa.
• Điều khiển lưu lượng theo tải.
• Ổn định đặc tính điều khiển khi áp suất thay đổi.
• Giảm số lượng van trên đường ống.
• Đơn giản hóa cụm van tại AHU hoặc FCU.
• Thuận tiện kết nối với hệ thống BMS.
• Hỗ trợ kiểm soát tải chính xác hơn.

Với các công trình yêu cầu điều khiển tự động cao, PICV thường là lựa chọn đáng cân nhắc.

Hạn chế của PICV

PICV cũng có một số điểm cần lưu ý.

Chi phí đầu tư ban đầu thường cao hơn so với một van cân bằng động đơn lẻ.

Thiết bị cũng có cấu tạo phức tạp hơn và thường đi kèm actuator.

Ngoài ra, cần đảm bảo:

• Chênh áp tối thiểu.
• Dải lưu lượng phù hợp.
• Nguồn điện actuator.
• Tín hiệu điều khiển đúng.
• Khả năng tương thích với BMS.
• Điều kiện nước sạch.

Nếu lựa chọn sai model hoặc hệ thống không đủ chênh áp, PICV cũng không thể hoạt động đúng thiết kế.

Khi nào nên dùng van cân bằng động?

Có thể ưu tiên van cân bằng động khi:

• Chỉ cần kiểm soát và cân bằng lưu lượng.
• Hệ thống đã có van điều khiển riêng.
• Không yêu cầu actuator tại van cân bằng.
• Cải tạo hệ thống HVAC hiện hữu.
• Muốn giữ cấu hình điều khiển hiện tại.
• Cần tối ưu chi phí đầu tư ban đầu.

Ví dụ, một hệ thống AHU đã sử dụng van điều khiển 2 ngả nhưng cần bổ sung khả năng cân bằng tự động thì van cân bằng động có thể là lựa chọn phù hợp.

Khi nào nên dùng PICV?

PICV phù hợp hơn khi:

• Thiết kế mới hệ HVAC.
• Cần điều khiển lưu lượng theo tải.
• Sử dụng BMS.
• Có nhiều AHU hoặc FCU.
• Muốn giảm số lượng thiết bị trên cụm van.
• Cần kiểm soát lưu lượng chính xác và ổn định hơn.
• Hệ thống sử dụng bơm biến tần và tải thay đổi thường xuyên.

Đặc biệt với các tòa nhà lớn, khách sạn, bệnh viện hoặc trung tâm thương mại có nhiều FCU, PICV có thể giúp đơn giản hóa cấu hình điều khiển.

Van cân bằng động hay PICV tiết kiệm hơn?

Nếu chỉ xét giá mua từng sản phẩm, van cân bằng động thường có chi phí thấp hơn PICV.

Tuy nhiên, không nên chỉ so sánh giá của riêng van.

Cần tính cả:

• Van điều khiển đi kèm.
• Actuator.
• Phụ kiện đường ống.
• Chi phí lắp đặt.
• Không gian thi công.
• Chi phí commissioning.
• Chi phí bảo trì.
• Khả năng tối ưu vận hành.

Ví dụ, một van cân bằng động kết hợp với một van điều khiển riêng có thể tạo ra tổng chi phí khác đáng kể so với một cụm PICV tích hợp.

Do đó, cần so sánh theo tổng chi phí của giải pháp, không chỉ theo giá sản phẩm.

Có thể thay van cân bằng động bằng PICV không?

Trong nhiều trường hợp có thể, nhưng không nên thực hiện chỉ dựa trên kích thước DN.

Khi thay thế cần kiểm tra:

• Lưu lượng thiết kế.
• Dải chênh áp.
• Kích thước van.
• Kiểu kết nối.
• Tổn thất áp suất.
• Loại actuator.
• Tín hiệu điều khiển.
• Nguồn cấp.
• Cấu hình BMS.

PICV có thêm chức năng điều khiển, nên việc thay thế cũng có thể ảnh hưởng đến sơ đồ điện và logic điều khiển của hệ thống.

Nên chọn van cân bằng động hay PICV?

Có thể hiểu đơn giản như sau:

Chọn van cân bằng động nếu mục tiêu chính là duy trì và giới hạn lưu lượng, trong khi chức năng điều khiển đã được thực hiện bởi thiết bị khác.

Chọn PICV nếu muốn kết hợp chức năng cân bằng và điều khiển trong cùng một thiết bị.

Tuy nhiên, quyết định cuối cùng nên dựa trên thiết kế của toàn hệ HVAC thay vì lựa chọn từng van riêng lẻ.

Các yếu tố cần xem xét gồm:

• Lưu lượng.
• Chênh áp.
• Loại bơm.
• Sơ đồ 2 ngả hoặc 3 ngả.
• Mức độ biến thiên tải.
• BMS.
• Không gian lắp đặt.
• Ngân sách đầu tư.
• Yêu cầu vận hành và bảo trì.

Xem thêm: Van cân bằng động và van cân bằng tĩnh khác nhau thế nào?

Kết luận

Van cân bằng động và PICV đều có khả năng hỗ trợ duy trì lưu lượng ổn định trong hệ HVAC, nhưng phạm vi chức năng của hai loại khác nhau.

Van cân bằng động chủ yếu tập trung vào việc cân bằng và giới hạn lưu lượng khi chênh áp thay đổi. Nếu cần điều khiển đóng mở hoặc điều tiết theo tải, hệ thống thường phải sử dụng thêm van điều khiển.

Trong khi đó, PICV tích hợp chức năng cân bằng độc lập áp suất và điều khiển trong cùng một thiết bị khi kết hợp với actuator. Vì vậy, PICV thường phù hợp với các hệ HVAC hiện đại có tải biến thiên và yêu cầu tự động hóa cao.

Không nên mặc định PICV luôn tốt hơn hoặc van cân bằng động luôn tiết kiệm hơn. Lựa chọn phù hợp cần dựa trên lưu lượng thiết kế, chênh áp, sơ đồ thủy lực, chiến lược điều khiển và tổng chi phí của toàn hệ thống.
