Van bướm điều khiển khí nén DN200 cho hệ thống công nghiệp

Trong các hệ thống công nghiệp hiện đại, nhu cầu tự động hóa quá trình vận hành ngày càng trở nên quan trọng nhằm nâng cao năng suất, giảm chi phí nhân công và đảm bảo tính ổn định của hệ thống. Đối với các đường ống có kích thước lớn, việc sử dụng van vận hành thủ công thường gặp nhiều hạn chế do tốn thời gian và công sức. Chính vì vậy, van bướm điều khiển khí nén DN200 đã trở thành giải pháp được nhiều doanh nghiệp lựa chọn nhờ khả năng đóng mở nhanh, vận hành ổn định và dễ dàng tích hợp vào hệ thống điều khiển tự động. Với kích thước DN200 tương đương đường kính danh nghĩa 200mm, dòng van này được ứng dụng rộng rãi trong các nhà máy xử lý nước, hệ thống HVAC, hóa chất, thực phẩm và nhiều lĩnh vực công nghiệp khác.

Van bướm điều khiển khí nén DN200 là gì?

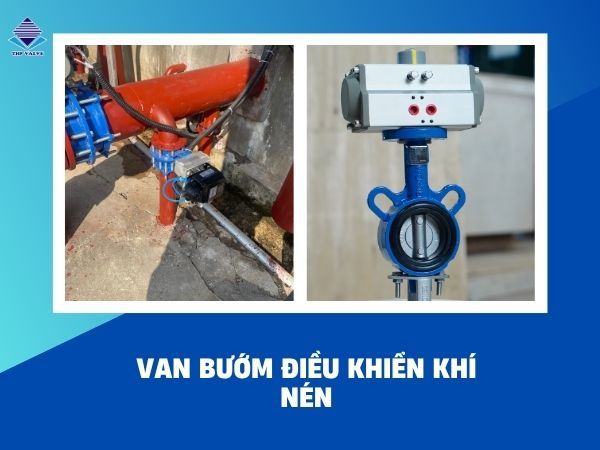

Van bướm điều khiển khí nén DN200 là thiết bị đóng mở tự động được cấu tạo từ van bướm kích thước DN200 kết hợp với bộ truyền động khí nén.

Thiết bị bao gồm các bộ phận chính:

Thân van.
Đĩa van.
Trục van.
Gioăng làm kín.
Bộ truyền động khí nén (Actuator).
Công tắc giám sát hành trình (tùy chọn).
Van điện từ điều khiển khí nén (tùy chọn).

Khi nhận tín hiệu từ hệ thống điều khiển, khí nén được cấp vào actuator để tạo mô-men xoắn làm xoay đĩa van từ 0° đến 90°, giúp đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống.

Xem thêm: Van bướm điều khiển khí nén DN50 sử dụng trong trường hợp nào?

Đặc điểm của van bướm điều khiển khí nén DN200

Phù hợp với đường ống kích thước lớn

DN200 là kích thước phổ biến trong các hệ thống công nghiệp có lưu lượng trung bình đến lớn.

Nếu sử dụng van tay gạt hoặc tay quay cho kích thước này, người vận hành sẽ mất nhiều thời gian và công sức.

Việc tích hợp bộ truyền động khí nén giúp quá trình vận hành trở nên nhanh chóng và thuận tiện hơn.

Đóng mở nhanh

Thời gian đóng mở van thường chỉ từ 1 đến 5 giây tùy loại actuator.

Điều này giúp hệ thống phản ứng nhanh với các tín hiệu điều khiển và hạn chế các sự cố phát sinh trong quá trình vận hành.

Hoạt động ổn định

Khí nén là nguồn năng lượng phổ biến trong công nghiệp.

So với các giải pháp khác, actuator khí nén có cấu tạo đơn giản, ít hư hỏng và khả năng làm việc liên tục trong thời gian dài.

Dễ dàng tự động hóa

Van có thể kết nối với:

PLC.
SCADA.
DCS.
Hệ thống điều khiển từ xa.

Nhờ đó, người vận hành có thể giám sát và điều khiển toàn bộ hệ thống tại phòng điều khiển trung tâm.

Cấu tạo van bướm điều khiển khí nén DN200

Thân van

Thân van thường được sản xuất từ các vật liệu như:

Gang.
Gang cầu.
Inox 304.
Inox 316.
Nhựa PVC hoặc UPVC.

Tùy thuộc vào môi trường làm việc mà lựa chọn vật liệu phù hợp.

Đĩa van

Đĩa van là bộ phận tiếp xúc trực tiếp với lưu chất.

Thông thường được chế tạo từ:

Inox 304.
Inox 316.
Gang phủ Epoxy.

Gioăng làm kín

Có nhiệm vụ đảm bảo độ kín của van trong quá trình vận hành.

Các loại gioăng phổ biến gồm:

EPDM.
NBR.
PTFE (Teflon).

Bộ truyền động khí nén

Là bộ phận tạo lực đóng mở van.

Hiện nay có hai loại phổ biến:

Tác động đơn (Spring Return).
Tác động kép (Double Acting).

Ứng dụng của van bướm điều khiển khí nén DN200 trong công nghiệp

Hệ thống xử lý nước sạch

DN200 là kích thước được sử dụng phổ biến tại:

Nhà máy nước.
Trạm bơm.
Hệ thống phân phối nước.

Van giúp:

Điều khiển lưu lượng nước.
Đóng mở tự động các tuyến ống.
Kết nối với hệ thống điều khiển trung tâm.

Hệ thống xử lý nước thải

Trong các trạm xử lý nước thải công nghiệp và đô thị, van DN200 được sử dụng tại:

Đường ống thu gom.
Bể lắng.
Bể sinh học.
Hệ thống tuần hoàn nước.

Khả năng vận hành tự động giúp tối ưu hóa quy trình xử lý và giảm nhân công vận hành.

Hệ thống HVAC

Van bướm khí nén DN200 được sử dụng trong:

Hệ thống nước lạnh Chiller.
Hệ thống nước giải nhiệt Cooling Tower.
Hệ thống điều hòa trung tâm.

Thiết bị giúp kiểm soát lưu lượng nước tuần hoàn và nâng cao hiệu quả sử dụng năng lượng.

Ngành thực phẩm và đồ uống

Trong các nhà máy sản xuất:

Nước giải khát.
Sữa.
Bia.
Thực phẩm chế biến.

Van inox điều khiển khí nén DN200 thường được sử dụng để đảm bảo khả năng vận hành tự động và đáp ứng các tiêu chuẩn vệ sinh.

Ngành hóa chất

Đối với các hệ thống hóa chất, van DN200 thường được sử dụng để:

Kiểm soát dung dịch hóa chất.
Điều khiển lưu lượng axit và bazơ.
Tự động hóa dây chuyền sản xuất.

Trong môi trường này, nên sử dụng:

Inox 316.
Van nhựa UPVC.
Gioăng PTFE.

Để đảm bảo khả năng chống ăn mòn tối ưu.

Hệ thống phòng cháy chữa cháy

Van DN200 thường được lắp đặt trên:

Đường ống cấp nước chữa cháy.
Hệ thống bơm cứu hỏa.
Bể chứa nước PCCC.

Với actuator tác động đơn, van có thể tự động trở về trạng thái an toàn khi mất nguồn khí nén.

Xem thêm: Van bướm điều khiển khí nén có thể dùng cho hóa chất không?

Nên chọn van bướm khí nén DN200 tác động đơn hay tác động kép?

Tác động đơn

Ưu điểm:

Tự động đóng hoặc mở khi mất khí nén.
Đảm bảo an toàn cho hệ thống.

Ứng dụng:

Hóa chất.
Dầu khí.
PCCC.

Tác động kép

Ưu điểm:

Giá thành hợp lý.
Mô-men xoắn lớn.
Tuổi thọ cao.

Ứng dụng:

Xử lý nước.
HVAC.
Nhà máy sản xuất.

Đây là loại được sử dụng phổ biến nhất hiện nay.

Những lưu ý khi lựa chọn van bướm điều khiển khí nén DN200

Chọn đúng vật liệu thân van

Gang cho nước sạch và nước thải.
Inox cho thực phẩm và hóa chất.
Nhựa cho môi trường ăn mòn mạnh.

Kiểm tra áp suất làm việc

Cần đảm bảo van đáp ứng áp suất vận hành thực tế của hệ thống.

Lựa chọn actuator phù hợp

Mô-men xoắn của actuator phải đủ để vận hành van trong mọi điều kiện làm việc.

Chọn gioăng làm kín phù hợp

EPDM cho nước.
NBR cho dầu.
PTFE cho hóa chất.

Ưu tiên thương hiệu uy tín

Việc lựa chọn sản phẩm từ các thương hiệu chất lượng sẽ giúp đảm bảo độ bền, hiệu suất hoạt động và dễ dàng bảo trì trong tương lai.

Kết bài

Van bướm điều khiển khí nén DN200 là giải pháp tự động hóa hiệu quả cho các hệ thống công nghiệp có lưu lượng lớn. Với khả năng đóng mở nhanh, vận hành ổn định, độ bền cao và dễ dàng tích hợp với các hệ thống điều khiển hiện đại, thiết bị này đang được ứng dụng rộng rãi trong ngành nước, xử lý nước thải, HVAC, thực phẩm, hóa chất và nhiều lĩnh vực công nghiệp khác. Việc lựa chọn đúng vật liệu, bộ truyền động và cấu hình kỹ thuật phù hợp sẽ giúp hệ thống vận hành an toàn, ổn định và tối ưu chi phí đầu tư trong dài hạn.
