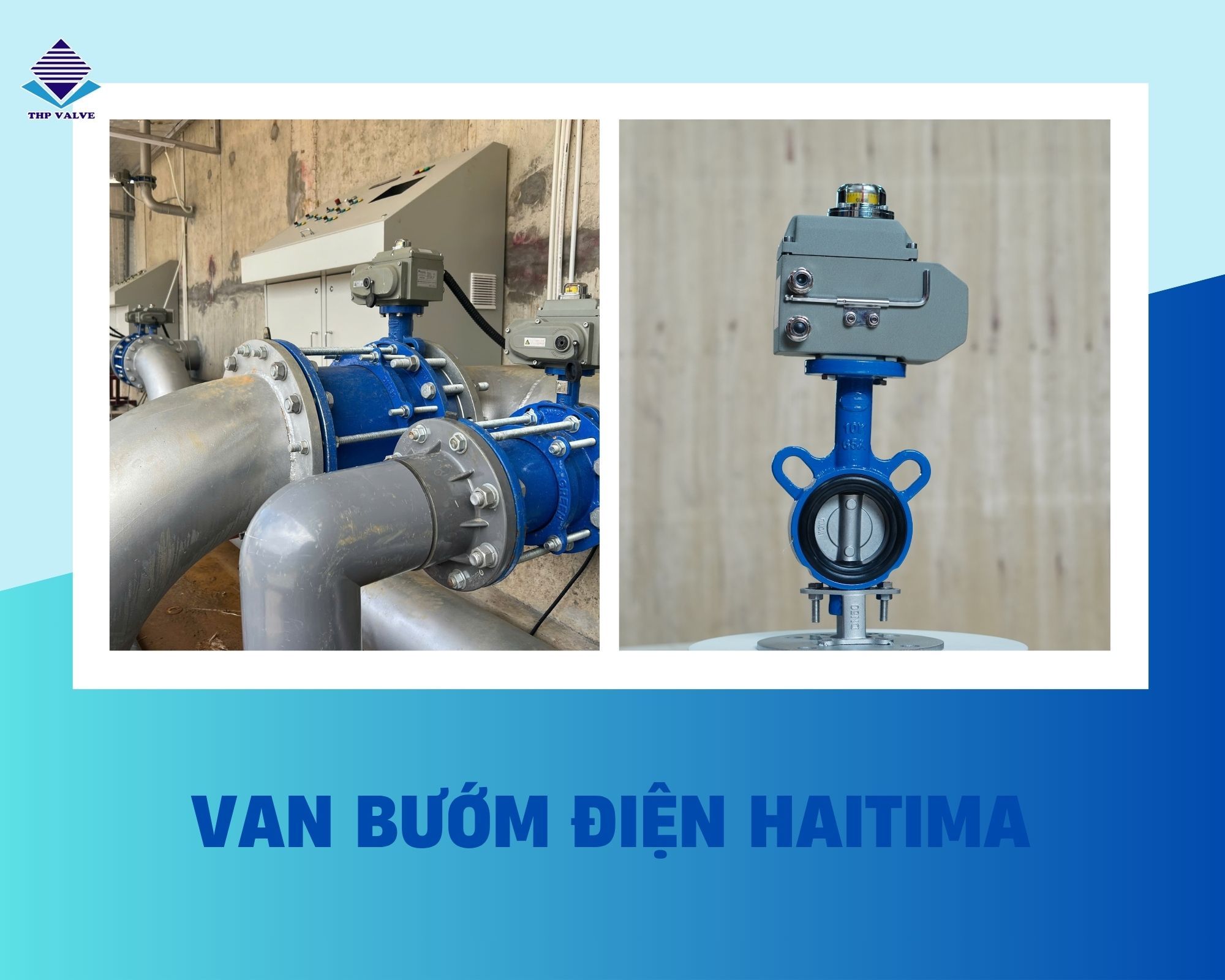

Kích thước DN là một trong những thông số quan trọng nhất khi lựa chọn van bướm điện Haitima. Nếu chọn đúng DN, van sẽ lắp vừa đường ống, đảm bảo khả năng đóng/mở ổn định và hạn chế rò rỉ trong quá trình vận hành. Ngược lại, nếu chọn sai kích thước, van có thể không lắp được, phải dùng thêm phụ kiện chuyển đổi hoặc ảnh hưởng trực tiếp đến lưu lượng của toàn hệ thống.
Trong thực tế, nhiều khách hàng khi hỏi mua van bướm điện Haitima thường chỉ nói “ống phi bao nhiêu” hoặc “cần van cho đường ống nước”, nhưng chưa xác định rõ DN, tiêu chuẩn kết nối, áp lực và lưu lượng làm việc. Điều này có thể khiến việc báo giá và tư vấn chưa chính xác. Vì vậy, trước khi chọn van, người mua cần hiểu rõ DN là gì và cách xác định kích thước phù hợp.
Kích thước DN là gì?
DN là viết tắt của “Diameter Nominal”, có nghĩa là đường kính danh nghĩa của đường ống hoặc van. Đây là thông số được dùng phổ biến trong ngành đường ống để chỉ kích thước tiêu chuẩn của van, mặt bích, ống và phụ kiện.
Ví dụ, các kích thước thường gặp của van bướm điện Haitima có thể gồm DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 hoặc lớn hơn tùy nhu cầu hệ thống.
Cần lưu ý rằng DN không phải lúc nào cũng bằng chính xác đường kính đo thực tế bằng milimet. DN là kích thước danh nghĩa theo tiêu chuẩn kỹ thuật. Vì vậy, khi chọn van, không nên chỉ đo sơ bộ bằng mắt hoặc ước lượng mà cần kiểm tra thông số đường ống, mặt bích hoặc bản vẽ kỹ thuật.
Vì sao phải chọn đúng kích thước DN?
Chọn đúng DN giúp van bướm điện Haitima lắp đặt khớp với đường ống và đảm bảo khả năng vận hành ổn định. Nếu chọn sai DN, hệ thống có thể gặp nhiều vấn đề.
Nếu van nhỏ hơn đường ống, lưu lượng đi qua sẽ bị hạn chế, gây tổn thất áp suất và ảnh hưởng đến hiệu quả vận hành. Trong một số trường hợp, van còn không thể lắp trực tiếp vào hệ thống hiện có.
Nếu van lớn hơn đường ống, người dùng phải sử dụng thêm côn thu hoặc phụ kiện chuyển đổi. Điều này làm tăng chi phí, chiếm thêm không gian lắp đặt và có thể ảnh hưởng đến dòng chảy.
Ngoài ra, chọn sai DN còn có thể khiến mặt bích không khớp, bulong không đúng lỗ, đĩa van bị cấn vào thành ống hoặc gioăng làm kín không đảm bảo. Vì vậy, xác định đúng kích thước là bước bắt buộc trước khi đặt mua van.
Cách xác định kích thước DN của đường ống
Để chọn đúng van bướm điện Haitima theo DN, người mua có thể xác định kích thước đường ống bằng một số cách sau.
Kiểm tra bản vẽ kỹ thuật
Nếu hệ thống có bản vẽ thiết kế, đây là cách chính xác nhất. Trên bản vẽ thường thể hiện rõ kích thước đường ống, tiêu chuẩn mặt bích, áp lực làm việc và vị trí lắp van.
Ví dụ, bản vẽ có thể ghi đường ống DN100, DN150 hoặc DN200. Khi đó, người mua nên chọn van bướm điện Haitima có kích thước tương ứng với DN của đường ống.
Xem thông số trên ống hoặc phụ kiện
Một số đường ống, mặt bích hoặc phụ kiện có thể được in, dập hoặc ghi thông số kích thước. Người dùng có thể kiểm tra trực tiếp trên thân ống, mặt bích, co, tê hoặc van cũ đang lắp trên hệ thống.
Nếu van cũ còn tem nhãn hoặc ký hiệu, có thể dựa vào thông số đó để chọn van thay thế. Tuy nhiên, vẫn nên kiểm tra thêm kiểu kết nối và tiêu chuẩn mặt bích để tránh nhầm lẫn.
Đo đường kính ngoài của ống
Trong trường hợp không có bản vẽ hoặc tem nhãn, có thể đo đường kính ngoài của ống để ước tính DN. Tuy nhiên, cách này cần cẩn thận vì mỗi loại ống và tiêu chuẩn ống có thể có đường kính ngoài khác nhau.
Ví dụ, cùng là đường ống danh nghĩa DN100 nhưng đường kính ngoài thực tế có thể thay đổi tùy loại ống thép, ống nhựa, tiêu chuẩn sản xuất hoặc độ dày thành ống. Vì vậy, nếu chỉ đo đường kính ngoài, nên gửi hình ảnh hoặc số đo cho đơn vị cung cấp để được đối chiếu chính xác hơn.
Đo van cũ đang sử dụng
Nếu hệ thống đang có sẵn van bướm cũ và cần thay bằng van bướm điện Haitima, có thể kiểm tra kích thước trên van cũ. Ngoài DN, cần lưu ý thêm chiều dài thân van, dạng kết nối, tiêu chuẩn mặt bích và khoảng cách lỗ bulong.
Không nên chỉ dựa vào kích thước tổng thể bên ngoài của van cũ, vì cùng một DN nhưng các dòng van khác nhau có thể có thiết kế thân khác nhau. Thông số quan trọng nhất vẫn là DN và tiêu chuẩn kết nối.
Các kích thước van bướm điện Haitima thường gặp
Van bướm điện Haitima có thể được sử dụng cho nhiều kích thước đường ống khác nhau. Trong đó, một số size phổ biến thường gặp gồm:
- DN50
- DN65
- DN80
- DN100
- DN125
- DN150
- DN200
- DN250
- DN300
- DN350
- DN400
- DN450
- DN500
Tùy theo yêu cầu công trình, có thể lựa chọn các kích thước lớn hơn. Với các size càng lớn, người mua càng cần kiểm tra kỹ lực xoắn của bộ điều khiển điện, áp lực hệ thống, kiểu kết nối và không gian lắp đặt.
Van bướm điện Haitima DN50, DN65, DN80 dùng cho hệ nào?
Các kích thước nhỏ như DN50, DN65, DN80 thường được sử dụng cho các tuyến ống vừa và nhỏ. Đây là nhóm size phù hợp với các hệ thống cấp nước, xả nước, bơm nước, HVAC quy mô nhỏ hoặc các nhánh đường ống phụ trong nhà máy.
Van bướm điện Haitima DN50 có thể dùng cho các đường ống cần đóng/mở tự động với lưu lượng không quá lớn. DN65 và DN80 thường được dùng cho các nhánh ống lớn hơn, nơi cần kiểm soát dòng chảy ổn định nhưng vẫn cần thiết kế gọn.
Với các size nhỏ, người mua cần chú ý không gian lắp đặt bộ điều khiển điện, vì đôi khi thân van nhỏ nhưng bộ điện phía trên vẫn cần khoảng trống để đấu dây và bảo trì.
Xem thêm: Van bướm điện Haitima có bền không?
Van bướm điện Haitima DN100, DN125, DN150 dùng cho hệ nào?
DN100, DN125 và DN150 là những kích thước rất phổ biến trong các hệ thống cấp thoát nước, xử lý nước, HVAC, PCCC và nhà máy công nghiệp.
Van bướm điện Haitima DN100 thường được sử dụng cho các tuyến ống cấp nước chính hoặc nhánh trung bình. DN125 và DN150 phù hợp với các hệ thống có lưu lượng lớn hơn, cần đóng/mở tự động hoặc điều tiết dòng chảy trong quá trình vận hành.
Đây là nhóm size được nhiều công trình lựa chọn vì cân bằng giữa lưu lượng, chi phí và khả năng lắp đặt. Tuy nhiên, vẫn cần kiểm tra áp lực, vật liệu và kiểu điều khiển để chọn đúng cấu hình.
Van bướm điện Haitima DN200 trở lên dùng cho hệ nào?
Các kích thước từ DN200 trở lên thường được sử dụng trong các hệ thống công nghiệp, trạm bơm, nhà máy xử lý nước, hệ thống PCCC lớn, hệ thống HVAC trung tâm hoặc các tuyến ống chính có lưu lượng cao.
Với các size lớn, bộ điều khiển điện cần có lực xoắn phù hợp để vận hành đĩa van. Không nên chỉ chọn theo DN mà bỏ qua moment xoắn của bộ điện. Nếu bộ điện có lực xoắn quá thấp, van có thể đóng/mở chậm, không hết hành trình hoặc nhanh hỏng do quá tải.
Ngoài ra, van size lớn thường có trọng lượng cao hơn nên cần chú ý giá đỡ đường ống, không gian lắp đặt, phương án nâng hạ và khả năng bảo trì sau này.
Chọn DN theo lưu lượng hệ thống
Ngoài việc chọn theo kích thước đường ống hiện có, người dùng cũng cần quan tâm đến lưu lượng làm việc của hệ thống. Kích thước DN ảnh hưởng trực tiếp đến lượng lưu chất đi qua van.
Nếu chọn DN quá nhỏ so với lưu lượng yêu cầu, dòng chảy có thể bị nghẽn, tổn thất áp suất tăng và bơm phải làm việc nặng hơn. Nếu chọn DN quá lớn, chi phí đầu tư tăng nhưng có thể không mang lại hiệu quả tương ứng.
Với hệ thống mới thiết kế, DN của van nên được lựa chọn đồng bộ với DN của đường ống đã được tính toán theo lưu lượng, tốc độ dòng chảy và áp lực làm việc. Với hệ thống thay thế, nên chọn DN tương ứng với van cũ hoặc đường ống hiện hữu, trừ khi có yêu cầu cải tạo kỹ thuật.
Chọn DN theo áp lực làm việc
Kích thước DN không thể tách rời áp lực làm việc. Một van đúng DN nhưng không phù hợp áp lực vẫn có thể gây rò rỉ hoặc hư hỏng trong quá trình vận hành.
Khi chọn van bướm điện Haitima, cần xác định áp lực làm việc của hệ thống là bao nhiêu bar. Với các hệ thống nước thông thường, áp lực có thể không quá cao. Nhưng với trạm bơm, hệ PCCC hoặc tuyến ống công nghiệp, áp lực có thể lớn hơn và cần lựa chọn van có tiêu chuẩn chịu áp phù hợp.
Đặc biệt với van DN lớn, áp lực dòng chảy tác động lên đĩa van nhiều hơn. Vì vậy, cần chọn bộ điều khiển điện có lực xoắn phù hợp để đảm bảo van đóng/mở ổn định.
Chọn DN theo kiểu kết nối
Khi chọn kích thước DN, người mua cần kiểm tra luôn kiểu kết nối của đường ống. Van bướm có thể lắp dạng wafer, lug hoặc mặt bích tùy thiết kế.
Dạng wafer thường được kẹp giữa hai mặt bích đường ống, thiết kế gọn và phổ biến trong nhiều hệ thống. Dạng lug có các tai ren quanh thân van, phù hợp với một số ứng dụng cần tháo lắp từng phía. Dạng mặt bích thường dùng cho các hệ thống yêu cầu kết nối chắc chắn hơn.
Cùng một DN nhưng nếu sai kiểu kết nối hoặc sai tiêu chuẩn mặt bích, van vẫn không thể lắp đặt được. Vì vậy, ngoài DN, cần xác định thêm tiêu chuẩn như JIS, DIN, BS hoặc ANSI nếu công trình có yêu cầu cụ thể.
Chọn DN theo không gian lắp đặt
Van bướm điện Haitima gồm thân van và bộ điều khiển điện phía trên. Do đó, khi chọn size DN, cần quan tâm cả không gian xung quanh vị trí lắp đặt.
Với các đường ống nhỏ, không gian thường không quá phức tạp. Nhưng với các tuyến ống lớn, bộ điều khiển điện cũng có kích thước và trọng lượng lớn hơn. Người lắp đặt cần đảm bảo có đủ khoảng trống để đấu dây, mở nắp bộ điện, bảo trì và thay thế khi cần.
Không nên lắp van ở vị trí quá sát tường, sát trần, trong hố kỹ thuật quá hẹp hoặc nơi không thể thao tác với bộ điện. Nếu không gian hạn chế, cần trao đổi trước với đơn vị cung cấp để chọn cấu hình phù hợp.
Chọn DN khi thay thế van cũ
Khi thay thế van cũ bằng van bướm điện Haitima, cần kiểm tra kỹ thông số của van hiện tại. Không nên chỉ nhìn kích thước bên ngoài vì có thể nhầm giữa các size gần nhau.
Các thông tin cần kiểm tra gồm DN của van cũ, tiêu chuẩn mặt bích, chiều dài lắp đặt, kiểu kết nối, áp lực làm việc và vật liệu. Nếu van cũ là van tay gạt hoặc tay quay, khi chuyển sang van điện cần kiểm tra thêm không gian lắp bộ điều khiển điện.
Ngoài ra, cần xác định hệ thống có cần giữ nguyên chức năng đóng/mở hay muốn nâng cấp sang điều khiển tuyến tính. Nếu chỉ thay thế để tự động hóa đóng/mở, van ON/OFF là lựa chọn phù hợp. Nếu muốn điều tiết lưu lượng, cần chọn bộ điều khiển tuyến tính.
Những lỗi thường gặp khi chọn DN van bướm điện Haitima
Một số lỗi thường gặp khi chọn kích thước DN gồm:
- Nhầm giữa DN và đường kính ngoài của ống
- Chọn van theo ước lượng bằng mắt
- Chỉ báo “ống phi” nhưng không xác định tiêu chuẩn ống
- Chọn đúng DN nhưng sai tiêu chuẩn mặt bích
- Không kiểm tra khoảng cách lỗ bulong
- Không tính đến áp lực làm việc
- Không kiểm tra lực xoắn bộ điện cho van size lớn
- Không kiểm tra không gian lắp đặt bộ điều khiển
- Thay van cũ nhưng không đo lại kích thước thực tế
- Chọn DN quá nhỏ làm giảm lưu lượng hệ thống
Những lỗi này có thể khiến việc lắp đặt bị chậm, phát sinh chi phí hoặc làm hệ thống vận hành không ổn định.
Thông tin cần cung cấp khi chọn van theo DN
Để được tư vấn chính xác van bướm điện Haitima theo kích thước DN, khách hàng nên cung cấp các thông tin sau:
- Kích thước đường ống hoặc DN cần dùng
- Loại ống đang sử dụng
- Tiêu chuẩn mặt bích nếu có
- Kiểu kết nối mong muốn: wafer, lug hoặc mặt bích
- Lưu chất sử dụng là nước sạch, nước thải, khí hay hóa chất
- Áp lực và nhiệt độ làm việc
- Vật liệu thân van mong muốn: gang hay inox
- Gioăng làm kín cần dùng
- Điện áp bộ điều khiển: 24V, 220V hoặc loại khác
- Kiểu điều khiển: ON/OFF hay tuyến tính
- Vị trí lắp đặt trong nhà, ngoài trời hay hố kỹ thuật
- Số lượng cần sử dụng
Nếu có hình ảnh đường ống, mặt bích hoặc van cũ, khách hàng nên gửi kèm để đơn vị cung cấp kiểm tra nhanh hơn và hạn chế nhầm size.
Xem thêm: Khi nào nên dùng van bướm điện Haitima tuyến tính?
Gợi ý lựa chọn nhanh theo nhóm kích thước
Với hệ thống đường ống nhỏ và vừa, như DN50, DN65, DN80, khách hàng có thể chọn van bướm điện Haitima cho các nhánh cấp nước, xả nước, HVAC hoặc hệ bơm lưu lượng vừa.
Với nhóm DN100, DN125, DN150, van phù hợp với nhiều hệ thống cấp thoát nước, xử lý nước, PCCC, HVAC và đường ống công nghiệp phổ biến.
Với nhóm DN200 trở lên, cần kiểm tra kỹ lưu lượng, áp lực, lực xoắn bộ điện, kiểu kết nối và phương án lắp đặt. Đây là nhóm size thường dùng cho tuyến ống chính, trạm bơm, nhà máy và hệ thống công nghiệp quy mô lớn.
Kết luận
Chọn van bướm điện Haitima theo kích thước DN là bước rất quan trọng để đảm bảo van lắp đúng đường ống và vận hành ổn định. Người mua cần xác định chính xác DN của đường ống, tiêu chuẩn kết nối, áp lực làm việc, lưu lượng và không gian lắp đặt trước khi đặt hàng.
Không nên chọn van chỉ dựa vào ước lượng hoặc thông tin chưa rõ ràng như “ống phi bao nhiêu” mà chưa kiểm tra tiêu chuẩn kỹ thuật. Với các hệ thống lớn hoặc yêu cầu tự động hóa, cần đặc biệt chú ý đến lực xoắn của bộ điều khiển điện, kiểu điều khiển ON/OFF hoặc tuyến tính và khả năng kết nối với tủ điện.
Nếu chưa chắc chắn nên chọn DN nào, khách hàng nên cung cấp bản vẽ, hình ảnh đường ống hoặc thông số van cũ để được tư vấn chính xác. Chọn đúng kích thước ngay từ đầu sẽ giúp tiết kiệm thời gian lắp đặt, hạn chế rủi ro rò rỉ và đảm bảo hệ thống vận hành hiệu quả lâu dài.
